ถังเก็บน้ำขนาด 10,00030,000 ลิตรในโรงงานอุตสาหกรรม ไม่ได้แตกเพราะคุณภาพถังเสมอไป แต่ส่วนใหญ่แตกเพราะ ฐานไม่เสมอ และขาถังบางจุดลอยจากพื้น เมื่อเติมน้ำเต็มถัง แรงดันมหาศาลจะกดลงจุดที่รับน้ำหนักไม่เท่ากัน ทำให้ตัวถังบิดตัวและร้าวในที่สุด บทความนี้คือสิ่งที่วิศวกรโรงงานและฝ่ายซ่อมบำรุงต้องตรวจสอบทุกครั้งหลังติดตั้งถังเสร็จ
ทำไมฐานถังเก็บน้ำจึงสำคัญกว่าตัวถัง?
คำตอบ เพราะฐานคือสิ่งที่รับน้ำหนักทั้งหมดของถัง ถังเก็บน้ำขนาด 30,000 ลิตร เมื่อเติมน้ำเต็มจะมีน้ำหนักมากกว่า 30 ตัน หากฐานไม่เสมอแม้เพียงไม่กี่มิลลิเมตร น้ำหนักจะถ่ายลงขาถังไม่เท่ากัน และนั่นคือจุดเริ่มต้นของรอยร้าว
ในงานติดตั้งจริง พื้นคอนกรีตของโรงงานมักมีความคลาดเคลื่อนเสมอ ไม่ว่าจะเป็นพื้นที่เทใหม่แล้วยังไม่ได้ระดับ พื้นเดิมที่ทรุดตัวจากการวิ่งของรถโฟล์คลิฟท์ หรือพื้นที่มีความลาดเอียงเพื่อระบายน้ำอยู่แล้ว ทั้งหมดนี้ทำให้ ฐานถังเก็บน้ำ กับขาถังไม่แนบสนิทกัน 100%
นิยาม: ฐานถังเก็บน้ำ หมายถึง พื้นคอนกรีตเสริมเหล็กหรือแท่นรองที่ออกแบบมาเพื่อรับน้ำหนักถัง ในสภาวะบรรจุน้ำเต็มความจุ โดยต้องได้ระดับสม่ำเสมอทั้งแผ่น

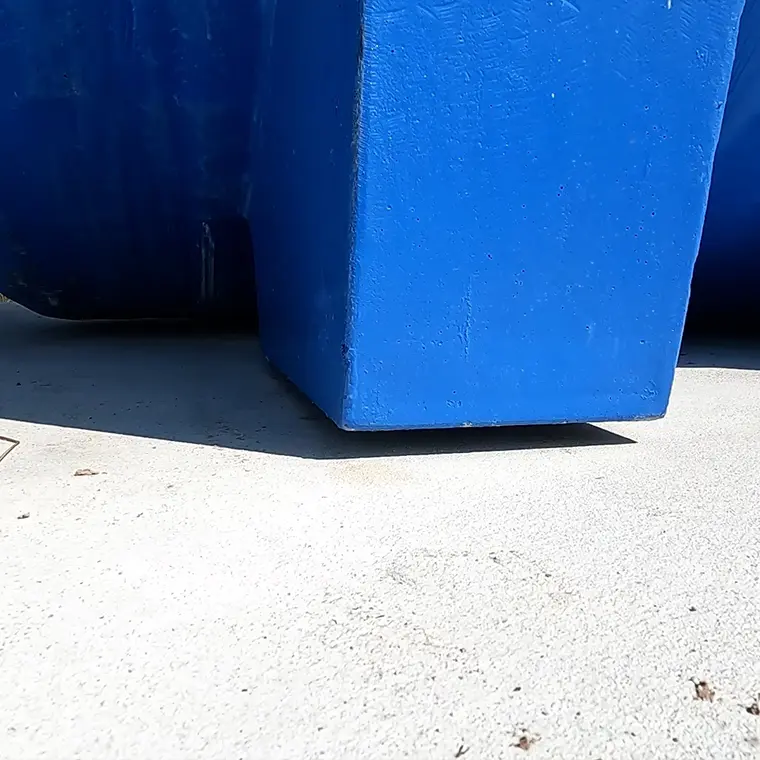

ช่องว่างระหว่างขาถังกับพื้นคอนกรีต คือสัญญาณแรกของปัญหาที่ต้องแก้ไขทันทีหากคุณกำลังวางแผนติดตั้งใหม่ แนะนำให้อ่าน วิธีเลือกขนาดถังเก็บน้ำสำหรับโรงงาน ควบคู่ไปด้วย เพราะขนาดถังมีผลโดยตรงต่อการออกแบบฐาน
ชิมขาถังเก็บน้ำ คืออะไร และทำได้กี่วิธี?
คำตอบ การ ชิมขา คือการเติมเต็มช่องว่างใต้ขาถังในจุดที่ลอย เพื่อให้ขาทุกจุดสัมผัสพื้นและถ่ายน้ำหนักลงฐานได้เท่ากัน ในงานจริงทำได้ 2 วิธีหลัก คือการใช้แผ่นวัสดุรอง และการใช้ปูนไหล
วิธีที่ 1 ชิมด้วยแผ่นวัสดุรอง (Shim Plate)
เป็นการสอดแผ่นวัสดุเข้าไปใต้ขาถังทีละแผ่น จนขาแนบสนิทกับพื้น
- แผ่นไฟเบอร์กลาสเรียบ วัสดุมาตรฐานในงานติดตั้ง ไม่ผุกร่อน ไม่เป็นสนิม ทนความชื้นระยะยาว
- แผ่นเหล็กชุบกัลวาไนซ์ ใช้เมื่อต้องการความแข็งแรงสูงและช่องว่างมีขนาดคงที่
- แผ่นยางแข็งอุตสาหกรรม ใช้ในงานที่ต้องการลดแรงสั่นสะเทือนจากเครื่องจักรข้างเคียง
เหมาะกับหน้างานที่ช่องว่างใต้ขาไม่มาก ปรับระดับได้ทันที และตรวจสอบผลด้วยตาเปล่าได้ทันทีที่ชิมเสร็จ

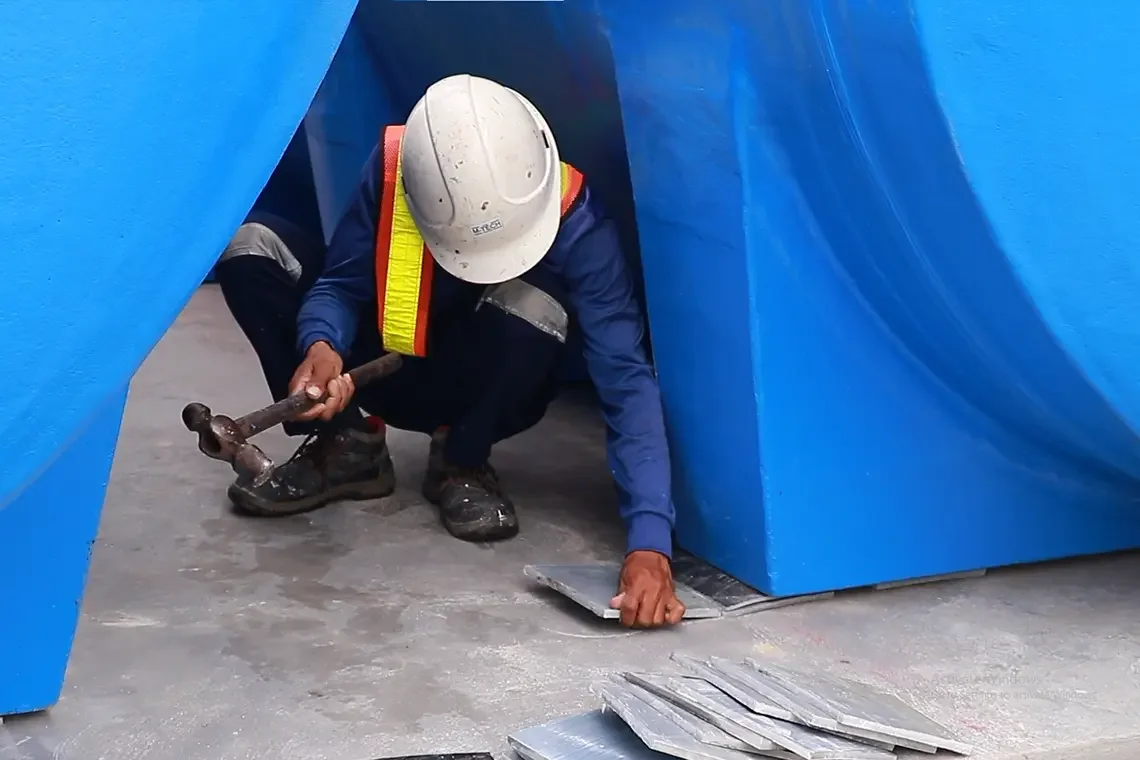

ทีมช่างกำลังชิมขาถังด้วยแผ่นไฟเบอร์กลาสเรียบ ซึ่งเป็นวัสดุที่ไม่ผุกร่อนและไม่เป็นสนิมวิธีที่ 2 ชิมด้วยปูนไหล (Non-Shrink Grout)
เป็นการใช้ปูนชนิดไหลตัวสูงที่ไม่หดตัว เทให้ไหลเข้าไปเติมเต็มช่องว่างใต้ขาถังและใต้แผ่นฐาน จนเต็มหน้าสัมผัสทั้งหมด แล้วรอให้ปูนเซ็ตตัวก่อนเติมน้ำเข้าถัง
นิยาม: ปูนไหล หรือ Non-Shrink Grout คือปูนซีเมนต์ผสมสำเร็จที่ไหลตัวได้ดีและไม่หดตัวหลังแข็งตัว ออกแบบมาเพื่อรองใต้แท่นเครื่องจักรและโครงสร้างที่ต้องถ่ายน้ำหนักแบบเต็มหน้าสัมผัส
- ทำความสะอาดพื้นใต้ขาถัง ขจัดฝุ่น คราบน้ำมัน และเศษวัสดุออกให้หมด
- ตั้งระดับถังให้ได้ก่อน ใช้แผ่นรองชั่วคราวหรือสลักปรับระดับช่วยยึดตำแหน่ง
- ทำแบบกั้นรอบขาถัง เพื่อให้ปูนไหลอยู่ในขอบเขตที่ต้องการ
- ผสมปูนไหลตามอัตราส่วนของผู้ผลิต ควบคุมปริมาณน้ำให้แม่นยำ
- เทปูนจากด้านเดียว ให้ไหลทะลุไปอีกด้านเพื่อไล่ฟองอากาศออกจนหมด
- บ่มปูนตามระยะเวลาที่กำหนด โดยทั่วไป 2472 ชั่วโมง ก่อนเริ่มเติมน้ำเข้าถัง
เหมาะกับหน้างานที่ช่องว่างใต้ขามีขนาดไม่สม่ำเสมอ พื้นมีความขรุขระ หรือต้องการถ่ายน้ำหนักลงฐานแบบเต็มพื้นที่หน้าสัมผัส

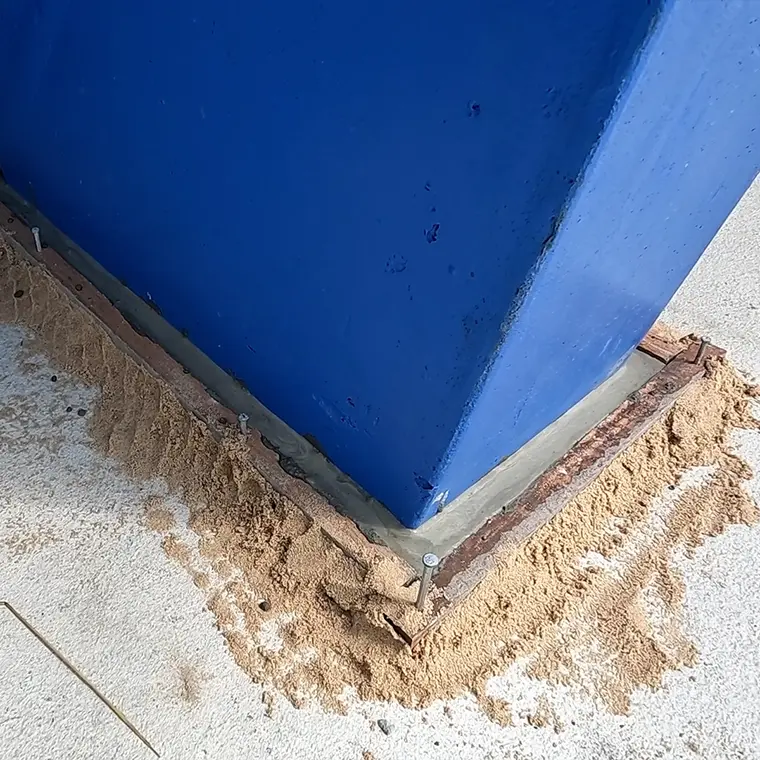

การเทปูนไหลเข้าใต้ขาถัง ช่วยให้น้ำหนักถ่ายลงฐานเต็มพื้นที่หน้าสัมผัสสรุปการเลือกใช้: ทั้งสองวิธีมีเป้าหมายเดียวกันคือ ทำให้ขาถังทุกจุดรับน้ำหนักเท่ากัน ทีมช่างจะพิจารณาจากสภาพหน้างานจริง ขนาดถัง และแผนงานของโรงงานเป็นหลัก บางไซต์งานอาจใช้ทั้งสองวิธีร่วมกัน คือตั้งระดับด้วยแผ่นชิมก่อน แล้วเทปูนไหลปิดเต็มหน้าสัมผัสอีกชั้น
สิ่งที่ห้ามใช้เด็ดขาดในทุกวิธี: เศษไม้ อิฐหัก หรือกระเบื้อง เพราะวัสดุเหล่านี้จะยุบตัว แตก หรือผุพังภายในไม่กี่เดือน ทำให้ขาถังกลับมาลอยอีกครั้งโดยไม่มีใครรู้
อ่านเพิ่มเติม: คุณสมบัติของถังเก็บน้ำไฟเบอร์กลาสสำหรับงานอุตสาหกรรม
ถ้าไม่ชิมขา จะเกิดอะไรขึ้นกับถังเก็บน้ำ?
คำตอบ ถังจะบิดตัวและแตกร้าวในที่สุด เพราะแรงดันน้ำจะกดลงเฉพาะฝั่งที่ขารับน้ำหนัก ทำให้โครงสร้างถังรับแรงไม่สมดุล
ลำดับความเสียหายที่เกิดขึ้น
- ขาถังบางจุดลอย มองด้วยตาเปล่าอาจเห็นเป็นช่องว่างเล็ก ๆ ใต้ขา
- เติมน้ำเข้าถัง น้ำหนักเพิ่มขึ้นหลายสิบตันในเวลาไม่กี่ชั่วโมง
- แรงดันกดลงด้านที่รับน้ำหนัก ขาที่สัมผัสพื้นรับภาระเกินค่าที่ออกแบบไว้
- ตัวถังเริ่มบิดตัว สังเกตได้จากตะเข็บถังหรือผนังถังที่เริ่มโก่ง
- รอยร้าวและการรั่วซึม มักเริ่มจากบริเวณรอยต่อหรือฐานถัง
- ถังแตกเสียหายถาวร โรงงานหยุดผลิต เสียทั้งค่าถังใหม่และค่าเสียโอกาส
สำหรับโรงงานที่ใช้น้ำในกระบวนการผลิต เช่น โรงงานอาหาร โรงงานฟอกย้อม หรือโรงงานชุบโลหะ การที่ถังเก็บน้ำเสียหายกลางคันหมายถึงไลน์ผลิตหยุดทันที ซึ่งมีมูลค่าความเสียหายสูงกว่าค่าถังหลายเท่า

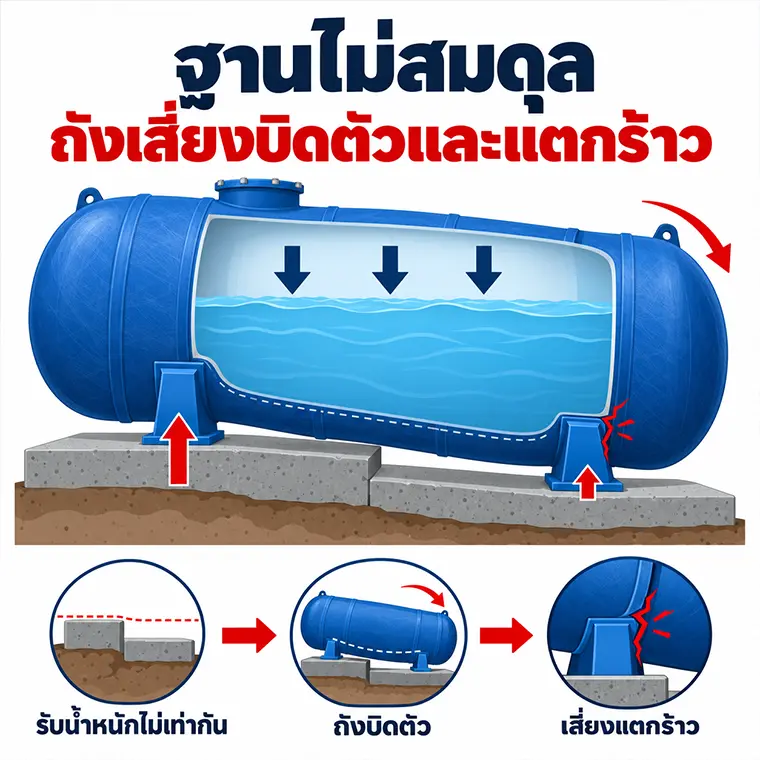

เมื่อขาถังรับน้ำหนักไม่เท่ากัน แรงดันน้ำจะทำให้โครงสร้างถังบิดตัวจนเกิดรอยร้าววิธีเช็คฐานถังเก็บน้ำหลังติดตั้ง 5 ขั้นตอน
คำตอบ ให้เดินตรวจรอบถังทีละขาก่อนเติมน้ำ และตรวจซ้ำอีกครั้งหลังเติมน้ำเต็มถัง
ขั้นตอนที่ 1 ตรวจสอบระดับพื้นก่อนวางถัง
ใช้ระดับน้ำหรือเครื่องวัดระดับเลเซอร์ตรวจพื้นทั้งแผ่น ค่าความคลาดเคลื่อนไม่ควรเกิน ±3 มิลลิเมตร ต่อระยะ 1 เมตร
ขั้นตอนที่ 2 เดินตรวจขาถังทุกจุด
สอดกระดาษหรือแผ่นวัดความหนาเข้าใต้ขาแต่ละจุด หากสอดเข้าได้ แสดงว่าขานั้น ลอย ต้องชิมทันที
ขั้นตอนที่ 3 ชิมขาด้วยวิธีที่เหมาะกับหน้างาน
เลือกใช้แผ่นชิมหรือปูนไหลตามสภาพพื้นและขนาดช่องว่าง โดยยึดหลักว่าขาถังต้องไม่ขยับหรือโยกเมื่อออกแรงดัน
ขั้นตอนที่ 4 ตรวจระดับตัวถัง
วัดระดับที่ขอบบนของถัง เพื่อยืนยันว่าถังตั้งตรงไม่เอียง

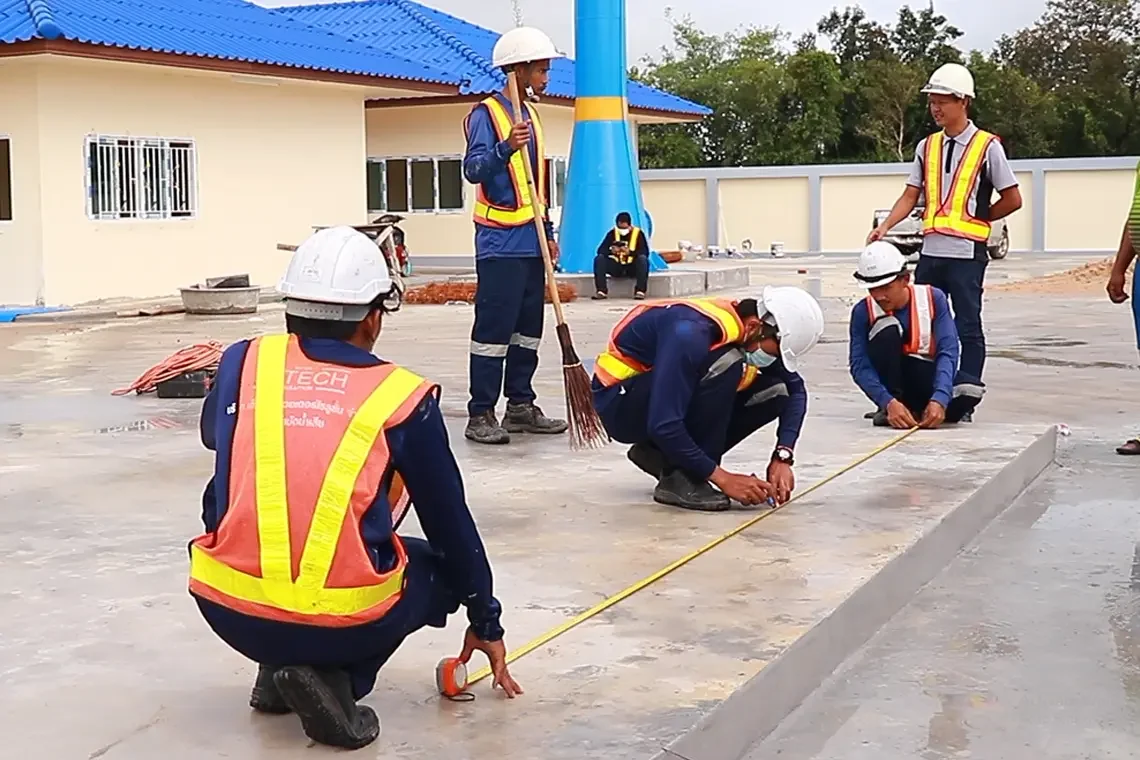

การใช้เครื่องวัดระดับตรวจสอบฐานและตัวถัง เป็นขั้นตอนที่ต้องทำทุกครั้งหลังติดตั้งขั้นตอนที่ 5 เติมน้ำทดสอบแล้วตรวจซ้ำ
เติมน้ำประมาณ 50% ทิ้งไว้ 24 ชั่วโมง แล้วกลับมาตรวจขาถังอีกครั้ง เพราะน้ำหนักอาจทำให้พื้นทรุดตัวเล็กน้อย จากนั้นจึงเติมจนเต็ม
หลักการสำคัญ: ติดตั้งเสร็จ งานจบ การ เก็บขา และเก็บรายละเอียดหลังติดตั้ง คือสิ่งที่แยกทีมช่างมืออาชีพออกจากทีมช่างทั่วไป
ดูเพิ่มเติม: ขั้นตอนการติดตั้งถังเก็บน้ำตั้งพื้นโดยทีมช่างผู้เชี่ยวชาญ
ตารางตรวจสอบ: ฐานที่ถูกต้อง vs ฐานที่มีปัญหา
| หัวข้อตรวจสอบ | ฐานที่ถูกต้อง | ฐานที่มีปัญหา |
|---|---|---|
| การสัมผัสของขาถัง | ขาทุกจุดแนบสนิทกับพื้น | มีขาลอย สอดกระดาษเข้าได้ |
| วิธีชิมขา | แผ่นชิมมาตรฐาน หรือปูนไหลชนิดไม่หดตัว | เศษไม้ อิฐหัก หรือไม่ชิมเลย |
| ระดับพื้น | คลาดเคลื่อนไม่เกิน ±3 มม./ม. | ลาดเอียงหรือทรุดตัวชัดเจน |
| ความหนาฐานคอนกรีต | เสริมเหล็กตามภาระน้ำหนักจริง | เทบาง ไม่ได้คำนวณน้ำหนักน้ำ |
| สภาพถังหลังเติมน้ำ | ผนังถังตรง ไม่โก่ง ไม่มีรอยรั่ว | ตัวถังบิด ตะเข็บโก่ง เริ่มมีรอยซึม |
| อายุการใช้งาน | 1520 ปีขึ้นไป | อาจร้าวภายใน 13 ปี |

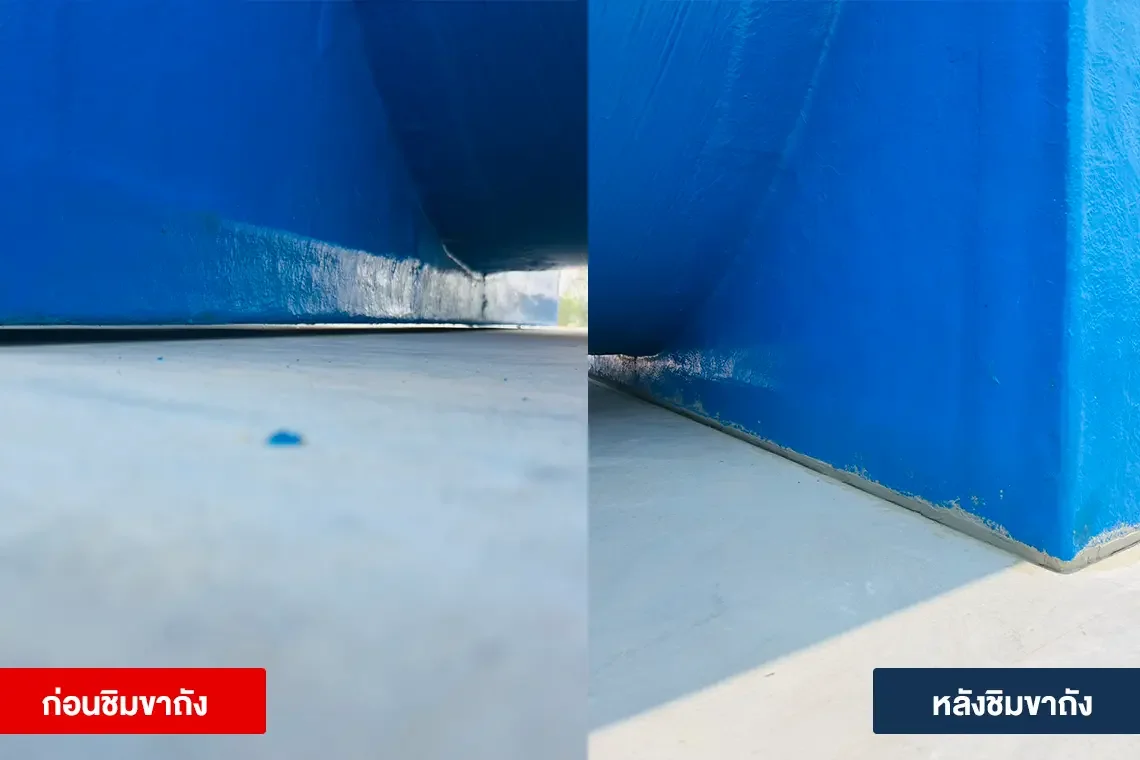

ก่อนชิม ขาถังลอยจากพื้น หลังชิม ขาถังแนบสนิทเต็มหน้าสัมผัสข้อควรรู้ก่อนเทฐานรองรับถังเก็บน้ำในโรงงาน
- คำนวณน้ำหนักจากความจุจริง น้ำ 1 ลิตร 1 กิโลกรัม ถัง 30,000 ลิตร = น้ำหนักน้ำ 30 ตัน บวกน้ำหนักตัวถังอีก
- เผื่อพื้นที่ทำงานรอบถัง เว้นระยะอย่างน้อย 60100 ซม. เพื่อให้เข้าตรวจสอบและซ่อมบำรุงได้
- ระวังพื้นที่ถมใหม่ ดินถมที่ยังไม่บดอัดแน่นจะทรุดตัวภายใน 612 เดือนแรก
- ออกแบบระบบระบายน้ำ น้ำขังใต้ฐานจะเร่งการกัดกร่อนของขาถังและโครงสร้างเหล็ก
- ตรวจสอบตามรอบ ฝ่ายซ่อมบำรุงควรตรวจฐานและขาถังอย่างน้อย ปีละ 2 ครั้ง

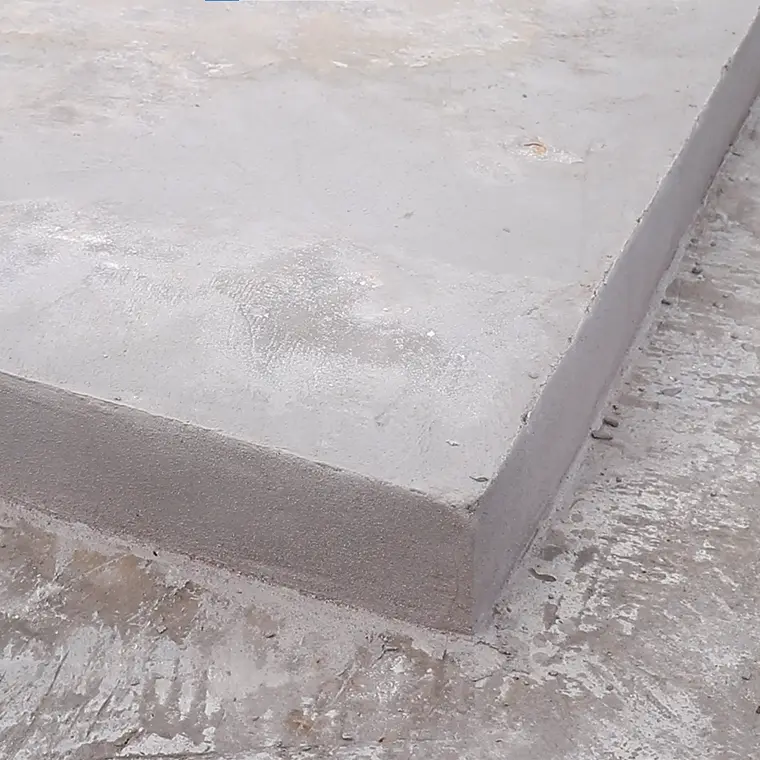

ตัวอย่างแบบฐานคอนกรีตเสริมเหล็ก พร้อมระยะเว้นรอบถังสำหรับงานซ่อมบำรุงสนใจดูเพิ่มเติม: ถังเก็บน้ำอุตสาหกรรมขนาด 50,000 ลิตร หรือ บริการตรวจสอบและซ่อมบำรุงถังเก็บน้ำ
คำถามที่พบบ่อยเกี่ยวกับการติดตั้งถังเก็บน้ำ (FAQ)
ถังเก็บน้ำขนาดใหญ่ต้องเทฐานคอนกรีตหนาเท่าไหร่?
ขึ้นอยู่กับความจุถังและสภาพดิน โดยทั่วไปถังเก็บน้ำตั้งพื้นขนาด 20,00030,000 ลิตร ควรใช้ฐานคอนกรีตเสริมเหล็กหนาไม่น้อยกว่า 1520 ซม. และควรให้วิศวกรคำนวณตามสภาพหน้างานจริง
ชิมขาถังเก็บน้ำ ควรใช้แผ่นรองหรือปูนไหล?
ทั้งสองวิธีใช้ได้ในงานติดตั้งจริง โดยพิจารณาจากขนาดช่องว่างใต้ขา ความเรียบของพื้น และระยะเวลาที่โรงงานมีก่อนเริ่มใช้งานถัง ทีมช่างจะประเมินหน้างานแล้วเลือกวิธีที่เหมาะสมให้
ปูนไหลต้องรอนานแค่ไหนก่อนเติมน้ำ?
โดยทั่วไปประมาณ 2472 ชั่วโมง ขึ้นอยู่กับสูตรปูนของผู้ผลิตและอุณหภูมิหน้างาน ควรดูคำแนะนำบนฉลากผลิตภัณฑ์ประกอบเสมอ
รู้ได้อย่างไรว่าถังเก็บน้ำเริ่มบิดตัว?
สังเกตจากผนังถังที่โก่งผิดรูป ตะเข็บที่มีร่องรอยความเครียด ระดับน้ำที่ไม่เท่ากันรอบถัง และคราบน้ำซึมบริเวณฐาน หากพบควรหยุดใช้งานและเรียกทีมช่างตรวจสอบทันที
หลังติดตั้งเสร็จ ควรตรวจสอบอะไรบ้าง?
ตรวจ 3 จุดหลัก คือ ฐานและขาถัง (แนบสนิททุกจุด) ตัวถัง (ไม่บิด ไม่โก่ง ไม่รั่ว) และ ระบบท่อ (ไม่มีแรงดึงหรือแรงกดถ่ายมายังตัวถัง)
สรุป
การติดตั้งถังเก็บน้ำขนาดใหญ่ในโรงงาน ไม่ได้จบที่การยกถังลงตำแหน่ง แต่จบที่การ เช็คฐาน ชิมขา และเก็บรายละเอียดทุกจุด ไม่ว่าจะเลือกชิมด้วยแผ่นรองหรือปูนไหล ต้นทุนของขั้นตอนนี้แทบไม่มีนัยสำคัญ เมื่อเทียบกับความเสียหายจากถังแตกกลางไลน์ผลิต
